| Place of Origin: | Dongguan, China(mainland) |
| পরিচিতিমুলক নাম: | HRT |
| সাক্ষ্যদান: | ISO9001/ ISO14001/UL/RoHS/REACH |

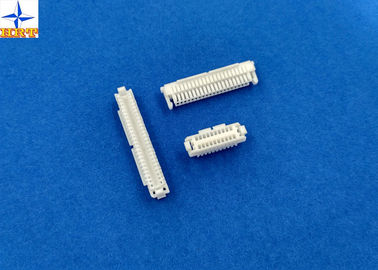

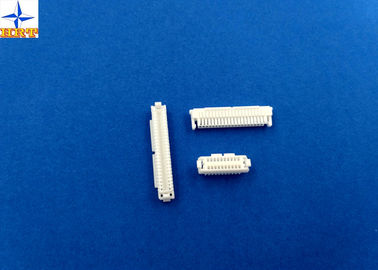

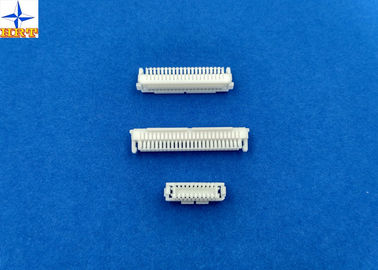

| Model Number: | A1002HA-2XNP |
| Minimum Order Quantity: | 5000 pcs |
|---|---|
| মূল্য: | negotiated |
| Packaging Details: | Reel, Tube(Pipe), Tape, Bag or as required. |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 28 million pcs per month |
| বিভাগ: | ওয়্যার হাউজিং | উপযুক্ত টার্মিনাল: | A1002T |
|---|---|---|---|
| উপাদান: | নাইলন66 UL94V-0 | ওয়্যার রেঞ্জ: | AWG26# থেকে 28# |
| লিঙ্গ: | মহিলা | সার্কিট: | 20 বা 30 বা 40 বা 50 পদ |
| লক্ষণীয় করা: | প্রিন্টেড সার্কিট বোর্ড সংযোগকারী,Pcb সংযোগকারী ওয়্যার টু বোর্ড,নাইলন 66 ক্রিম্প স্টাইল সংযোগকারী |
||
1, পণ্যের স্পেসিফিকেশন বিশদ
| মৌলিক আকার তথ্য | |||
| রঙ | সাদা | ||
| পিচ | 1.0 মিমি | ||
| হাউজিং উপাদান | নাইলন66 UL94V-0 | ||
| আবেদন | সংকেত, বোর্ডে তার | ||
| তারের নিরোধক ব্যাস | সর্বোচ্চ 0.80 মিমি | ||
| টার্মিনাল উপকরণ | পিতল উপাদান, টিন-ধাতুপট্টাবৃত ফিনিস | ||
| টার্মিনাল প্যাকেজ | 15K পিসি/রিল | ||
| উপযুক্ত টার্মিনাল | A1002-T | ||
| টার্মিনাল প্রক্রিয়াকরণ পদ্ধতি | টিন-ধাতুপট্টাবৃত বা সোনার-ফ্ল্যাশের আগে ই-স্ট্যাম্পিং | ||
| বৈদ্যুতিক সরন্জাম | |||
| এমনকি আপনি যদি | 1A এসি, ডিসি | ||
| ভোল্টেজ হার | 50V এসি, ডিসি | ||
| যোগাযোগ প্রতিরোধ | 30mΩ সর্বোচ্চ | ||
| অন্তরণ প্রতিরোধের | 100mΩ মিনিট | ||
| ভোল্টেজ সহ্য করা | 500V AC/মিনিট | ||
| যান্ত্রিক বৈশিষ্ট্য | |||
| তাপমাত্রা সীমা | -25 ℃ থেকে 85 ℃ | ||
| টার্মিনাল সন্নিবেশ বাহিনী | 0.50kgf (সর্বোচ্চ) | ||
| টার্মিনাল/হাউজিং রিটেনশন ফোর্স | 0.50kgf (মিনিমাম) | ||
| পিন রিটেনশন ফোর্স | 0.50kgf (মিনিমাম) | ||
| অন্যান্য তথ্য অনুগ্রহ করে নিম্নলিখিত ছবি চেক করুন. | |||
2, এই সিরিজ পণ্যের জন্য ভূমিকা
অনুগ্রহ করে লক্ষ্য করুন যে A1002 সিরিজের পণ্য, আপনি যদি এই পণ্যটিকে একটি সেট হিসাবে কিনতে পারেন তবে দামটি খুব যুক্তিসঙ্গত এবং অনুকূল হবে।
1, টার্মিনাল: A1002T (টিন-প্লেটেড ফ্ল্যাশ বা গোল্ড-ফ্ল্যাশ)
2, হাউজিং: A1002H-NP এবং A1002HA-2XNP এবং A1002HA-2XNP নতুন সংস্করণ
3, আরউন্নতইঞ্জিনিয়ারিং অঙ্কন এবং পরীক্ষার রিপোর্ট
পরবর্তী সংযুক্তিটি আপনার রেফারেন্সের জন্য বিস্তারিত পণ্য ফাইল, এটি আপনার জন্য সহায়ক হবে।
মাত্রা অঙ্কন
পরীক্ষার রিপোর্ট
3. রেটিং এবং প্রযোজ্য তারের
| আইটেম | স্ট্যান্ডার্ড | ||
| রেটেড ভোল্টেজ (সর্বোচ্চ) | 50V AC/DC | নিরোধক OD 0.80mm (সর্বোচ্চ) | |
| রেট করা বর্তমান (সর্বোচ্চ) এবং প্রযোজ্য তারের | AWG#28 | 1A এসি/ডিসি | |
| AWG#30 | 1A এসি/ডিসি | ||
| AWG#32 | 0.5A AC/DC | ||
| পরিবেষ্টিত তাপমাত্রা পরিসীমা | -25℃ ~ +85℃* | ||
*:টার্মিনাল তাপমাত্রা বৃদ্ধি সহ
4. বৈদ্যুতিক কর্মক্ষমতা
| পরীক্ষার বিবরণী | পদ্ধতি | প্রয়োজনীয়তা | |
| 4-1 |
যোগাযোগ প্রতিরোধ
|
মেট সংযোগকারী, শুকনো সার্কিট দ্বারা পরিমাপ, 20mV সর্বোচ্চ, 10mA। (JIS C5402 5.4 এর উপর ভিত্তি করে) | 20mΩ (সর্বোচ্চ) |
| 4-2 | অন্তরণ প্রতিরোধের | মেট সংযোগকারী, সন্নিহিত টার্মিনাল বা গ্রাউন্ডের মধ্যে 500V ডিসি প্রয়োগ করুন।(JIS C5402 5.2/MIL-STD-202 পদ্ধতি 302 শর্তের উপর ভিত্তি করে। B) | 100MΩ (মিনিমাম) |
| 4-3 | অস্তরক প্রতিরোধক ভোল্টেজ | মেট সংযোগকারী, সংলগ্ন টার্মিনাল বা গ্রাউন্ডের মধ্যে 1 মিনিটের জন্য 250V AC (rms) প্রয়োগ করুন।(JIS C5402 5.1/MIL-STD-202 পদ্ধতি 301 এর উপর ভিত্তি করে) | কোন ভাঙ্গন. |
| 4-4 | Crimped অংশে প্রতিরোধের সাথে যোগাযোগ করুন | টার্মিনালে প্রযোজ্য ওয়্যারটি ক্র্যাম্প করুন, শুকনো সার্কিট দ্বারা পরিমাপ করুন, 20mV (সর্বোচ্চ), 10mA। | 5mΩ (সর্বোচ্চ) |
5.যান্ত্রিক কর্মক্ষমতা
| পরীক্ষার বিবরণী | পদ্ধতি | প্রয়োজনীয়তা | ||
| 5-1 | অ্যাকচুয়েটর সন্নিবেশ এবং প্রত্যাহার বল | 25±3mm/মিনিট গতিতে সংযোগকারী ঢোকান এবং প্রত্যাহার করুন। | অনুচ্ছেদ 7 পড়ুন | |
| 5-2 | Crimping পুল আউট ফোর্স | ক্রিম করা টার্মিনাল ঠিক করুন, 25±3mm/মিনিট গতিতে তারের উপর অক্ষীয় পুল আউট বল প্রয়োগ করুন। (JIS C5402 6.8 এর উপর ভিত্তি করে) | AWG#28 | 1.0kgf (মিনিট) |
| AWG#30 | 0.8kgf (মিনিট) | |||
| AWG#32 | 0.5kgf (মিনিট) | |||
| 5-3 | টার্মিনাল সন্নিবেশ বাহিনী। | হাউজিং মধ্যে crimped টার্মিনাল ঢোকান. | 0.50kgf (সর্বোচ্চ) | |
| 5-4 | টার্মিনাল/হাউজিং রিটেনশন ফোর্স। | হাউজিং এ একত্রিত টার্মিনালে 25±3mm/মিনিট গতিতে অক্ষীয় পুল আউট বল প্রয়োগ করুন। | 0.50kgf (মিনিমাম) | |
| 5-5 | পিন রিটেনশন ফোর্স | 25±3মিমি/মিনিট গতিতে অক্ষীয় পুশ বল প্রয়োগ করুন | 0.50kgf (মিনিমাম) | |
| 5-6 | স্থায়িত্ব | প্রতি মিনিটে 10 চক্রের হারে বারবার 50টি চক্র পর্যন্ত মিলিত হলে। | যোগাযোগ প্রতিরোধ 40mΩ (সর্বোচ্চ) | |
| 5-7 | কম্পন |
প্রশস্ততা: 1.5 মিমি পিপি সুইপ সময়: 1 মিনিটে 10-55-10 Hz সময়কাল: প্রতিটি XYZ অক্ষে 2 ঘন্টা। (MIL-STD-202 পদ্ধতি 201A এর উপর ভিত্তি করে) |
চেহারা কোন ক্ষতি. যোগাযোগ প্রতিরোধ 40mΩ (সর্বোচ্চ) বিরতি 1 μsec. (সর্বোচ্চ) |
|
| 5-8 | শারীরিক শক | 490m/s²｛50G｝, প্রতিটি XYZ অক্ষে 3 স্ট্রোক।(JIS C0041/MIL-STD-202 পদ্ধতি 213B শর্তের উপর ভিত্তি করে। A) | ||
4, আমাদের পণ্য পরিবার শো
অনুগ্রহ করে পরবর্তী ছবি দেখুন, আপনি একটি সহজ উপায়ে আমাদের পণ্য পরিসীমা জানতে পারেন।আমাদের প্রধান পণ্য হল ওয়্যার হাউজিং, ওয়্যার টু বোর্ড কানেক্টর, ওয়্যার টু ওয়্যার কানেক্টর, বোর্ড-ইন কানেক্টর, এফপিসি/এফএফসি কানেক্টর এবং আরও অনেক কিছু।আমরা কম মূল্যে ত্রুটিপূর্ণ হার নিয়ন্ত্রণ করতে পারি, তাই আমাদের অংশগুলি বিখ্যাত এবং আন্তর্জাতিক কোম্পানি যেমন TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD ইত্যাদি দ্বারা গৃহীত হয় এবং সমস্ত পণ্য REACH, UL, RoHS দ্বারা প্রত্যয়িত .পরিবেশ রক্ষা করার জন্য, কিছু অংশ হ্যালোজেন মুক্ত।
